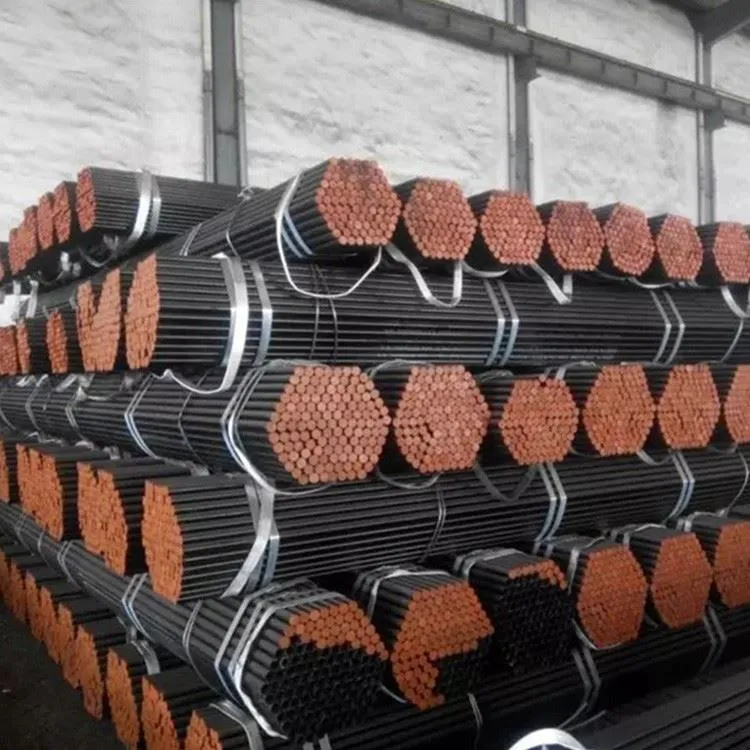

JIS STKM 13C/ ASTM A106/ SAE 1020/ DIN ST 52 ویلڈڈ ہوننگ سلنڈر ٹیوبز

کئی صنعتوں میں، ایک ہائیڈرولک سلنڈر ٹیوب کو Honed ٹیوب کہا جاتا ہے۔ ہائیڈرولک سلنڈروں کی تیاری کے سب سے اہم مواد میں سے ایک Honed Tubes ہیں۔ اس قسم کی نلیاں عام طور پر ریڈی ٹو ہونڈ ٹیوب کے اندرونی قطر میں ہوتی ہیں۔ یہی وجہ ہے کہ اسے ہونڈ آئی ڈی نلیاں بھی کہا جاتا ہے۔ ہوننگ ایک کھرچنے والا یا پیسنے والا مشینی عمل ہے جو دھاتی ورک پیس پر ایک درست سطح فراہم کرتا ہے جیسے ہائیڈرولک ٹیوب۔ اس عمل کے دوران، ایک کھرچنے والے پیسنے والے پتھر یا پیسنے والے پہیے کو ایک ہیجیمونائزڈ راستے کے ساتھ ایک پری ہونڈ ٹیوب سے صاف کیا جاتا ہے۔ ہونانگ ایک ایسا عمل ہے جو بنیادی طور پر کسی سطح کی ہندسی شکل کو بڑھانے کے لیے استعمال ہوتا ہے۔

انکوائری بھیجنے

چیٹ اب

سوالات ہیں؟ GNEE سیلز کے نمائندے اب لائیو چیٹ کے لیے دستیاب ہیں۔

ای میل بھیجیں:gi@gneesteel.com

ٹیلی فون:15824687445

واٹس ایپ WhatsApp

ہونز کی بے شمار مثالیں موجود ہیں، حالانکہ یہ تمام مثالیں یا تو ایک یا زیادہ کھرچنے والے پتھروں پر مشتمل ہوتی ہیں جو اس کی سطح کے خلاف دباؤ میں رکھے جاتے ہیں۔ہوننگ سلنڈر ٹیوبیںان پر کام کیا جاتا ہے.

تاہم، ان کی سطح پر ایک بہتری بھی نوٹ کی گئی ہے۔Honed ٹیوبیں. کیونکہ عزت دینا ایک مہنگا عمل ہے، اس لیے عزت افزائی کی جاتی ہے۔ہائیڈرولک ہونڈ ٹیوبیںجس میں انتہائی اعلیٰ درجے کی درستگی کی ضرورت ہوتی ہے۔ استعمال کرنے کے اہم فوائد میں سے ایکروشن ختم ہموار Honed ٹیوبیںیہ ہے کہ وہ عین مطابق ہیں اور ان کی درست شکل ہے، ایک ہموار اندرونی سطح کے ساتھ۔

ہائیڈرولک ہونڈ ٹیوبوں کی تفصیلات کا چارٹ

Skived یا Honed بور کے ساتھ Hot Finished Honing سلنڈر ٹیوبیں۔

درجہ بندی: سینٹ 52

زیادہ سے زیادہ لمبائی:14m.

میٹرک سائز: اندرونی قطر 40 سے 250 ملی میٹر تک

قسم: کولڈ ڈرائنگ

سیدھا پن:0.5 /1000

رواداری INT٪3aISO H9

شناخت m/m	او ڈی m/m	شناخت m/m	او ڈی m/m	شناخت m/m	او ڈی m/m
20	25	60	70	80	100
20	30	60	80	90	105
25	30	63	73	95	110
25	35	65	75	100	114
30	40	70	80	110	120
35	45	70	90	120	140
40	50	80	90	125	140
50	60	80	95

Honed ٹیوبوں کی سب سے مشہور اقسام

Hydraulic Honed Tubes

ہائیڈرولک ہونڈ ٹیوبیں

Honed Tubes

Honed ٹیوبیں

Hydraulic Tubes

ہائیڈرولک ٹیوبیں

Honing Cylinder Tubes

ہوننگ سلنڈر ٹیوبیں

Pre Honed Tube

پری Honed ٹیوب

Ready to Honed Tube

Honed ٹیوب کے لئے تیار

Honed Seamless Tubes

Honed ہموار ٹیوبیں

Bright Finish Seamless Honed Tubes

روشن ختم ہموار Honed ٹیوبیں

hydraulic cylinder honed tube

ہائیڈرولک سلنڈر honed ٹیوب

ہائیڈرولک ٹیوبیں مواد کے معیارات

ہمارا مواد	مواد نمبر	اسی طرح کا بین الاقوامی گریڈ	کے لیے موزوں…
جے آئی ایس G3445 STKM13C		ASTM MT1020/BS ERWC3/DIN ST45/NF TU37b/ISO TS4	مشین کے ساختی مقصد کے لیے کاربن اسٹیل ٹیوب
DIN 2391 ST52	1.0580	JIS STKM19A/ASTM 1524/EN E355/ISO TS18	مکینیکل اور آٹوموٹو انجینئرنگ
ST52 BK٪2bS	1.0580		سردی بننے کے عمل اور تناؤ سے نجات کے اینیلنگ کے بعد گرمی کے علاج کے بغیر کم خرابی
DIN 2393 ST52.3	1.0570	ISO Gr.1	کیمیکل پلانٹ کی تعمیر، پائپ کا کام اور مکینیکل انجینئرنگ کا استعمال
ASTM A106	1.0405	جے آئی ایس STPT410 ٪ 2f BS HFS410 ٪2f DIN ST45.8 ٪2f NF TU42c	اعلی درجہ حرارت کی خدمت کے لئے ہموار کاربن اسٹیل پائپ موڑنے، فلانگنگ، ویلڈنگ اور اسی طرح کی تشکیل کے کاموں کے لیے موزوں ہے۔

سلنڈر ٹیوب کے معیار کے معیارات

بھارت میں پری ہونڈ ٹیوب اور ہائیڈرولک سلنڈر راڈ برآمد کنندہ

DIN 2391 سیملیس پریسسن اسٹیل ٹیوبیں۔

EN10305 اسٹیل ٹیوبیں درست ایپلی کیشنز کے لیے ہموار کولڈ ڈرون ٹیوبیں

ASTM A519 سیملیس کاربن اور الائے اسٹیل مکینیکل نلیاں کے لیے معیاری تفصیلات

JIS G3445 کاربن اسٹیل ٹیوبیں مشین کے ساختی مقاصد کے لیے

پری Honed ٹیوب سٹیل گریڈ

ST52 ST45 E٪7b٪7b2٪7d٪7d

Honed ٹیوب پروڈکٹ پروسیسنگ کے لیے تیار ہے۔

خام مال- کولڈ ڈرن/رولڈ- ہیٹ ٹریٹمنٹ (BKS) - اعزازی - پیکنگ۔

پروسیسنگ کا طریقہ	سلنڈر بیرل ID (ملی میٹر)	زیادہ سے زیادہ لمبائی (میٹر)	سیدھا پن (ملی میٹر/میٹر)	ID رواداری	دیوار کی موٹائی رواداری (ملی میٹر)	ID کی کھردری (μm)
کولڈ ڈراون	40-320	12	0.2-0.5	H8-H10	±5%	0.8-1.6
کولڈ رولڈ	12-100	12	0.2-0.5	H8-H10	±5%	0.8-1.2
کولڈ ڈراون + ہونڈ	40-500	8	0.2-0.3	H7-H9	±5%	0.2-0.8
کولڈ ڈراون - ایس آر بی	40-400	7	0.2-0.3	H8-H9	± 5%	0.2-0.4
گہرائی کی سوراخ کرنے والی	320-1100	8	0.2-0.3	H7-H9	±8%	0.2-0.8
ڈیپتھ ڈرلنگ-SRB	320-600	7	0.2-0.3	H8-H9	±8%	0.2-0.4
