ASTM A209 گریڈ T1 الائے سٹیل بوائلر اور سپر ہیٹر ٹیوبز کی تصاویر

اسپیسیفیکیشن A1016/A1016M میں تجویز کردہ مارکنگ کے علاوہ، مارکنگ میں یہ بھی شامل ہوگا کہ آیا ٹیوب گرم ہو گئی ہے یا ٹھنڈا ہے۔

انکوائری بھیجنے

چیٹ اب

ایک مفت قیمت حاصل کریں! آج ہم سے رابطہ کریں!

ای میل بھیجیں:sale@gneegi.com

ٹیلیفون:+86 15824687445

بیرونی قطر کی رواداری

مخصوص بیرونی قطر، میں. [ملی میٹر]	اجازت شدہ تغیرات، میں [ملی میٹر]
مخصوص بیرونی قطر، میں. [ملی میٹر]	ختم	کے تحت
گرم، شہوت انگیز سیملیس ٹیوبیں
4 [100] یا اس سے کم	1 ⁄ 64 [0.4]	1 ⁄ 32 [0.8]
4 سے زیادہ 7 1 ⁄ 2 [100 سے 200]، بشمول	1 ⁄ 64 [0.4]	3 ⁄ 64 [1.2]
7 1 سے زیادہ ⁄ 2 سے 9 [200 سے 225]، بشمول	1 ⁄ 64 [0.4]	1 ⁄ 16 [1.6]
کولڈ فنش سیملیس ٹیوبیں۔
1 کے تحت [25]	0.004 [0.1]	0.004 [0.11]
1 سے 1 1 ⁄ 2 [25 سے 40]، بشمول	0.006 [0.15]	0.006 [0.15]
1 1 سے زیادہ ⁄ 2 سے 2 [40 سے 50]، چھوڑ کر	0.008 [0.2]	0.008 [0.2]
2 سے 2 1 ⁄ 2 [50 سے 65]، ماسوائے	0.010 [0.25]	0.010 [0.25]
2 1 ⁄ 2 سے 3 [65 سے 75]، ماسوائے	0.012 [0.3]	0.012 [0.3]
3 سے 4 [75 سے 100]، بشمول	0.015 [0.38]	0.015 [0.38]
4 سے زیادہ 7 1 ⁄ 2 [100 سے 200]، بشمول	0.015 [0.38]	0.025 [0.64]
7 1 سے زیادہ ⁄ 2 سے 9 [200 سے 225]، بشمول	0.015 [0.38]	0.045 [1.14]

لمبائی کی رواداری

کا طریقہ مینوفیکچرنگ	باہر مخصوص قطر، میں [ملی میٹر]	کٹ کی لمبائی، انچ [ملی میٹر]
کا طریقہ مینوفیکچرنگ	باہر مخصوص قطر، میں [ملی میٹر]	ختم	کے تحت
ہموار، گرم ختم	تمام سائز	3 ⁄ 16 [5]	0 [0]
ہموار، ٹھنڈا ختم	2 کے تحت [50.8]	1 ⁄ 8 [3]	0 [0]
	2 [50.8] یا اس سے زیادہ	3 ⁄ 16 [5]	0 [0]
	2 [50.8] یا اس سے زیادہ	3 ⁄ 16 [5]	0 [0]

پروڈکٹ مارکنگ
اسپیسیفیکیشن A1016/A1016M میں تجویز کردہ مارکنگ کے علاوہ، مارکنگ میں یہ بھی شامل ہوگا کہ آیا ٹیوب گرم ہو گئی ہے یا ٹھنڈا ہے۔
نوٹ:ASTM A209 کے تحت فراہم کردہ مواد تصریح A1016/A1016M کے موجودہ ایڈیشن کے قابل اطلاق تقاضوں کے مطابق ہے

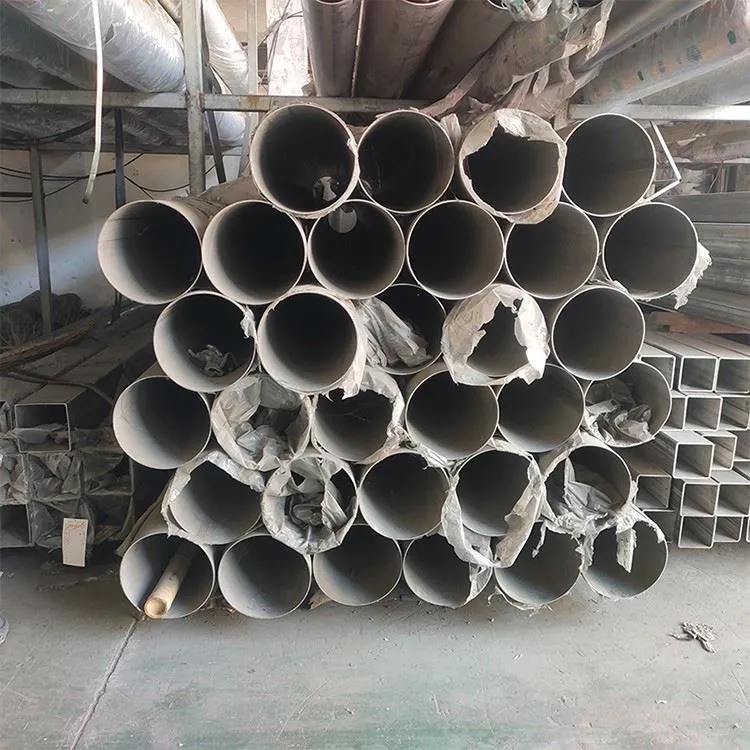

ASTM A209 گریڈ T1 الائے اسٹیل بوائلر اور سپر ہیٹر ٹیوب کی تصاویر

product-1-1

ASTM A209 گریڈ T1 الائے اسٹیل بوائلر اور سپر ہیٹر ٹیوبیں

او ڈی (ملی میٹر)

دیوار کی موٹائی (ملی میٹر)

2.5

3.5

4.5

6.5-7

7.5-8

8.5-9

9.5-10

Φ25-Φ28

●

Φ32

●

Φ34-Φ36

●

Φ38

●

Φ40

●

Φ42

●

Φ45

●

Φ48-Φ60

●

Φ63.5

●

Φ68-Φ73

●

Φ76

●

Φ80

●

Φ83

●

Φ89

●

Φ95

●

Φ102

●

Φ108

●

Φ114

●

Φ121

●

Φ127

●
