عام مصنوعات کی تفصیل

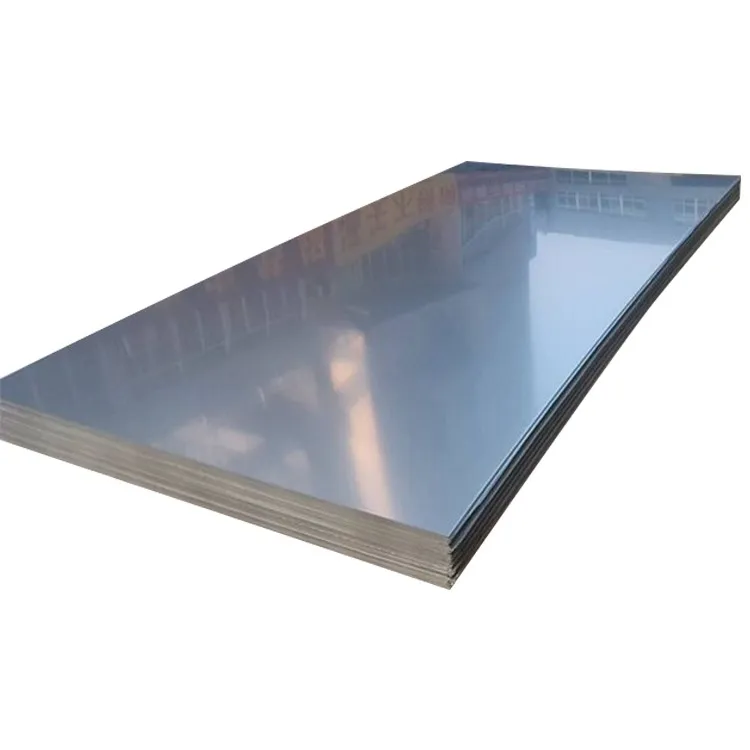

ASTM A656 تصریح ہاٹ رولڈ سٹرکچرل اسٹیل کے لیے معیاری تصریح ہے، ایپلی کیشنز میں پلیٹوں کے لیے بہتر فارمیبلٹی کے ساتھ اعلی طاقت والی کم الائے پلیٹ جہاں طاقت سے وزن کے تناسب کی ضرورت ہوتی ہے۔ ASTM A656 میں پانچ درجات شامل ہیں جو گریڈ 50، گریڈ 60، گریڈ 70، گریڈ 80 اور گریڈ 100 کی کم از کم مخصوص پیداواری طاقتوں کے لحاظ سے مختلف ہیں۔ عام ایپلی کیشنز میں تعمیراتی آلات، کرین بوم، موبائل مین لفٹیں، زرعی آلات، نقل و حمل کے فریم اور بھاری گاڑیوں کے فریم شامل ہیں۔ چیسس، اور ریل کاریں.
دستیاب ابعاد
مخصوص کالم چھپائیں/دکھائیں ترمیم کریں۔
| گریڈ | پروڈکٹ کی قسم | موٹائی (میں) |
چوڑائی (میں) |
لمبائی (میں) |
|---|---|---|---|---|
| A656 گریڈ 60 | مل پلیٹ | 0.250 - 1.50 | 72 - 120 | 120 - 1020 |
| A656 گریڈ 60 | ٹمپر لیولڈ پلیٹ | 0.100 - 0.50 | 48 - 96 | 72 - 720 |
| - | کنورشن برائے کنورژن ٹو | 0.188 - 0.50 | 60 - 96 | - |
ٹمپر لیولڈ پلیٹ: SSAB کی کٹ ٹو لینتھ سہولیات ٹیپر لیولڈ کوائل (TLC) کے عمل کا استعمال کرتے ہوئے ٹمپر لیولڈ پلیٹ مصنوعات تیار کرتی ہیں۔ ہمارے مزاج کو برابر کرنے کے عمل سے متعلق اضافی معلومات کے لیے، براہ کرم ہمارے SSAB Americas: North American Cut-to-Length Operations بروشر سے رجوع کریں جو ہمارے کمرشل اسٹیلز کے جائزہ صفحہ کے ڈاؤن لوڈز سیکشن کے نیچے واقع ہے۔
کوائل میں تبدیلی کے لیے:کنڈلیوں کو اس تصریح کی اہلیت سے اس وقت تک خارج کر دیا جاتا ہے جب تک کہ وہ تیار شدہ پلیٹ پروڈکٹ میں پروسیس نہ ہو جائیں اور تمام مطلوبہ پروسیسنگ، معائنہ اور ٹیسٹنگ انجام نہ دی جائے۔ پروڈکٹ میں تبدیلی کے لیے کوائلز صرف کیمسٹری سے تصدیق شدہ ہوں گے۔ کنڈلی دستیابی کے تابع ہوں گے، لہذا براہ کرم پوچھ گچھ کریں۔ براہ کرم نوٹ کی گئی حد سے باہر کنڈلی کے طول و عرض کے بارے میں پوچھ گچھ کریں۔ سلٹ کرنے کی صلاحیتوں کا تعین طاقت کی سطح اور موٹائی سے کیا جاتا ہے، لہذا براہ کرم سلٹ کوائل کے تمام مواقع دریافت کریں۔
مل پلیٹ:براہ کرم نوٹ کی گئی حد سے باہر پلیٹ کے طول و عرض کے بارے میں پوچھ گچھ کریں۔
مکینیکل پراپرٹیز
تناؤ کی جانچ ٹرانسورس سمت میں کی جاتی ہے۔ ٹینسائل پراپرٹی کی ضروریات ذیل میں ٹیبل کی گئی ہیں:
مخصوص کالم چھپائیں/دکھائیں ترمیم کریں۔
| گریڈ | موٹائی (میں) |
پیداوار کی طاقت (MIN ksi) |
تناؤ کی طاقت (ksi) |
2" میں لمبا1) (MIN %) |
8" میں لمبا1) (MIN %) |
|---|---|---|---|---|---|
| A656 گریڈ 60 | 0.100 - 1.50 | 60 | 70 | 20 | 17 |
1)24 انچ سے زیادہ چوڑی پلیٹوں کے لیے، لمبائی کی ضرورت میں تین فیصد پوائنٹس کی کمی کی گئی ہے۔ تفصیلات ASTM A6 کے تناؤ ٹیسٹ سیکشن کے مطابق توسیع کی ضرورت کے اضافی ایڈجسٹمنٹ کی اجازت ہے۔
رواداری
مل پلیٹ کے لیے رواداری:
A656 کے لیے موٹائی، چوڑائی اور لمبائی کی رواداری، گریڈ 60 کی پلیٹیں ASTM A6 کے مطابق ہیں۔ ASTM A6 سٹینڈرڈ فلیٹنیس رواداری تمام پلیٹ کی موٹائی میں دستیاب ہے۔
ٹمپر لیولڈ پلیٹ کے لیے رواداری:
A656 کے لیے موٹائی، چوڑائی اور لمبائی کی رواداری، گریڈ 60 کی پلیٹیں ASTM A6 کے مطابق ہیں۔ ASTM A6 ہاف اسٹینڈرڈ فلیٹنیس رواداری یا اس سے بہتر ٹیپر لیولڈ پلیٹوں کے لیے دستیاب ہیں۔ ہموار صلاحیتوں کا تعین پروسیسنگ لائن اور مواد کی کم از کم پیداوار کی طاقت سے کیا جاتا ہے۔
تبادلوں کے لیے کنڈلیوں کے لیے رواداری:
کم از کم گیج آرڈرز کے لیے، 0.230 انچ سے کم موٹائی کے لیے، موٹائی اور چوڑائی کی رواداری A568 کی متعلقہ ASTM وضاحتوں کے مطابق ہے، خصوصی، اور A635 0.230 انچ سے 1 کی موٹائی کے لیے۔ 00 انچ، شامل۔ موٹائی کی رواداری ٹیبل S1.1 کے مطابق ہے جو کہ A635 اور A568 کی ہر ایک ASTM وضاحتیں موٹائی کے لحاظ سے پائی جاتی ہے۔ چوڑائی کی رواداری ASTM A568 کے جدول 6 اور ASTM A635 کے جدول 3 کے مطابق ہے۔ برائے نام گیج آرڈرز کے لیے موٹائی کی رواداری کے بارے میں پوچھ گچھ کی جانی چاہیے۔
